NE555

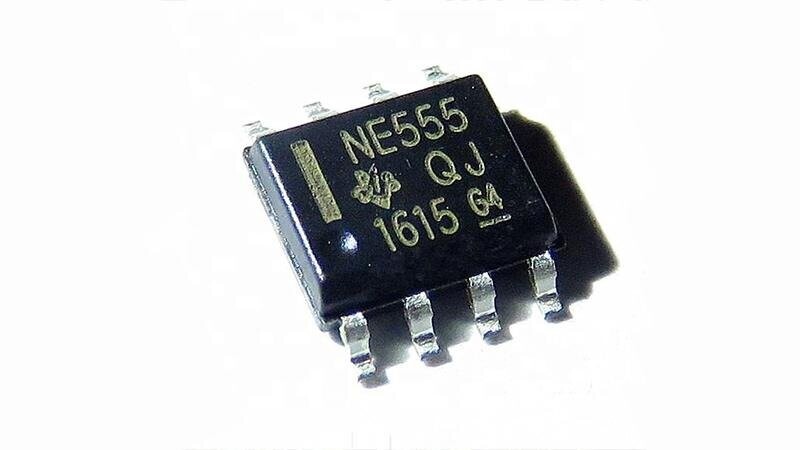

Микросхема NE555 в корпусе DIP-8 – универсальный таймер предназначенный для формирования (генерирования) одиночных или повторяющихся импульсов со стабильными характеристиками во времени. Микросхема таймера NE555 широко применима в технологиях построения реле времени, генераторов, модуляторов, пороговых устройств и других функциональных узлов электронной техники. Режимы включения: Моностабильный – при подаче сигнала на вход нашей микросхемы, она включается, генерирует выходной импульс заданной длины и выключается, ожидая входного импульса. Важно, что после включения микросхема не будет реагировать на новые сигналы. Длину импульса можно рассчитать по формуле t=1.1*R*C. Пределов по длительности импульсов нет – как по минимальной, так и по максимальной длительности. Есть некоторые практические ограничения, которые можно обойти, но стоит задуматься над тем, нужно ли это и не проще ли выбрать другое решение. Итак, минимальные значения, установленные практическим образом для R составляет 10кОм, а для С – 95пФ. Можно и меньше, но при этом схема начнет поглощать много электричества. Нестабильный – в этом режиме все довольно-таки просто. Управлять таймером не нужно. Он все сделает сам – сперва включится, подождет время t1, потом выключится, подождет время t2 и начнет все заново. На выходе у нас получится забор из высоких и низких состояний. Частота с которой будет колебаться зависит от параметров величин R1,R2 и C и определяется она по формуле F= 1,44/((R1+R2)C). В течение времени t1 = 0.693(R1+R2)C на выходе будет высокий уровень, а в течение времени 2 = 0.693R2C – низкий. Бистабильный – в данном режиме наша микросхема 555 используется как выключатель. Нажал одну кнопку – выход включился, нажал другую – выключился. Характеристики: Тип логики: TTL Тип корпуса: DIP-8 Напряжение питания: 4.5-15 В Ток потребления: 3 мА (5В) Выход низк./выс.уровень: 0.3/3.3В при Vcc=5В Макс. выходной ток: 100 мА Длительность фронта: 100 нс Рабочая температура: 0 - 70 град.C
